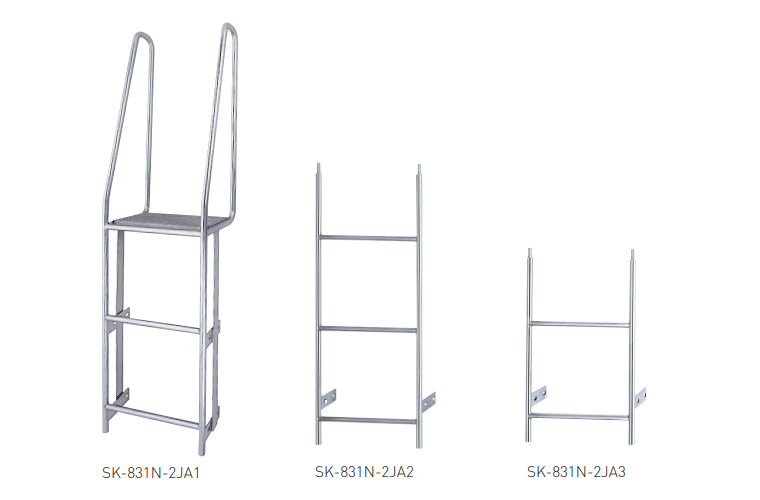

塔屋タラップ
SK-831N-2JA1/-2/-3

国土交通省建築工事標準詳細図集(平成22年度版)8-31-2

SSK-832N-2

ジョイント式
上部踏み板付

  • 特殊型(ローレット加工)等も製作致します。
  • 支柱底部にはジョイント用の穴があります。
  • 先付の場合には先付用金具(SK-832-2SF)をご使用下さい。
  • 後付の場合には後付用金具(SK-832-2AF)をご使用下さい。
  • ALC壁(標準壁厚100)への取付の場合にはALC用金具(SK-832-2ALC)と後付用金具(SK-832-2AF)をご使用下さい。

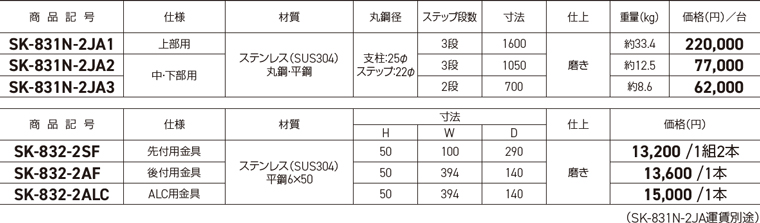

仕様

仕様 仕様

※商品の表示価格はすべて設計価格です。消費税は含まれておりません。

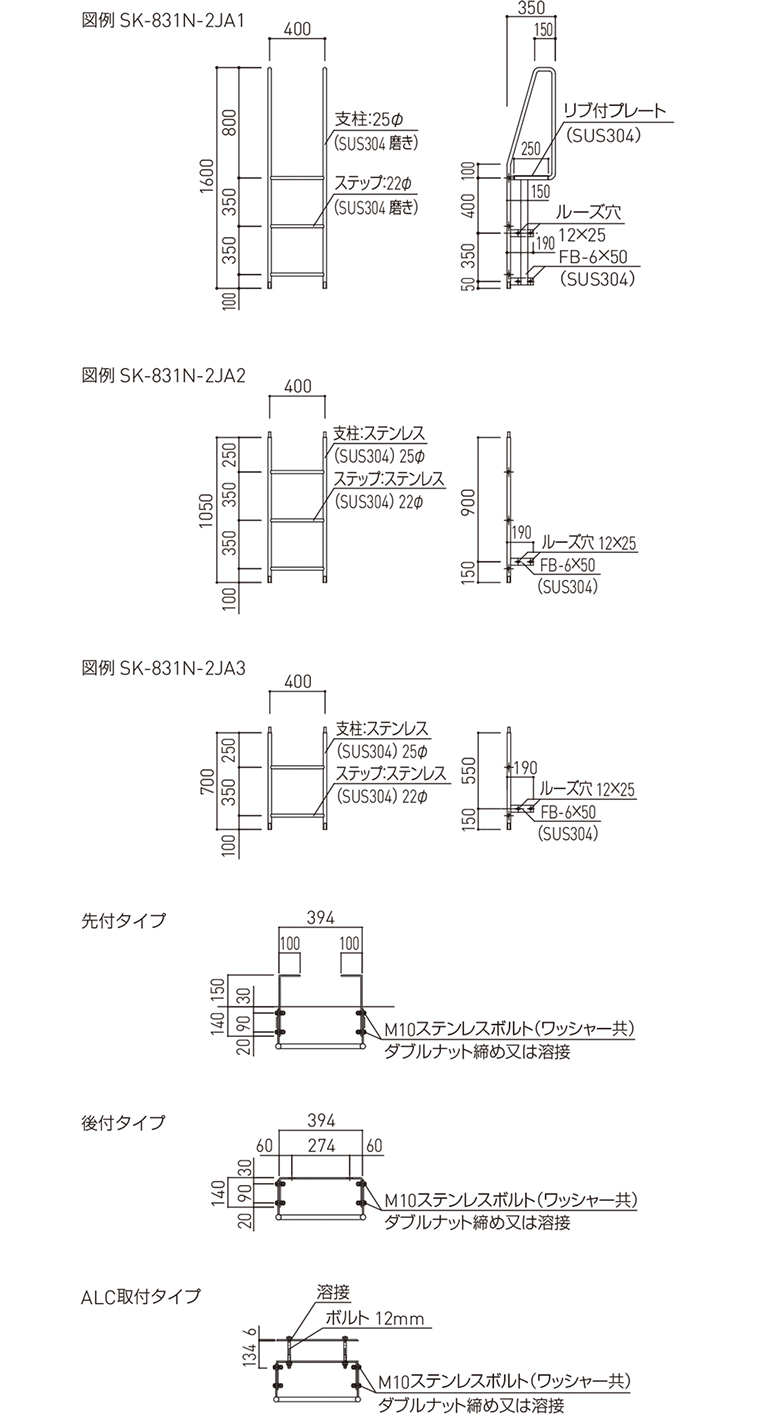

品番 図面データ
SK-831N-2JA1 DXF
PDF
SK-831N-2JA2 DXF
PDF
SK-831N-2JA3 DXF
PDF

詳細データ、DXF・PDFデータの
ダウンロードはWEBカタログからも可能です。
