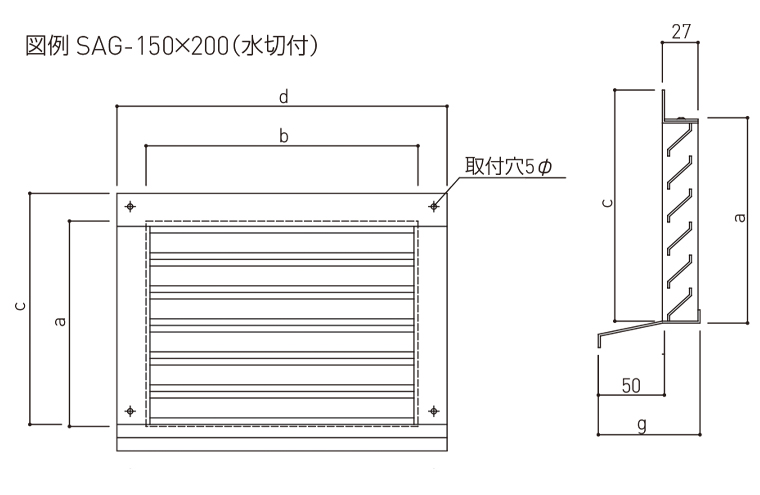

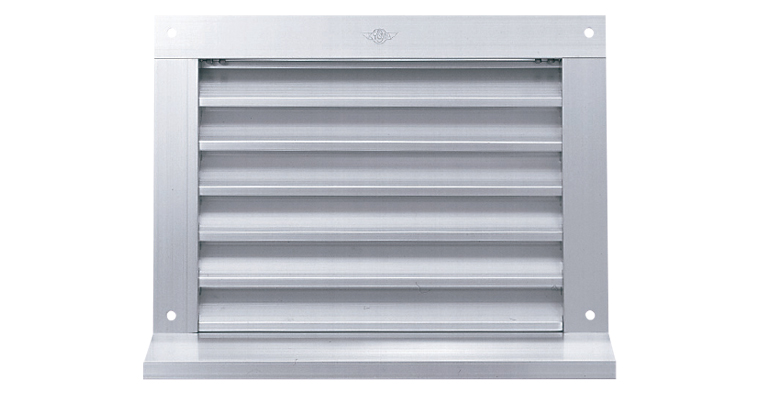

角型ガラリ(水切付)
SAG(水切付)型

SAG(水切付)型
  • 標準(網なし)、網付をご指定下さい。
  • ステンレス網は16メッシュです。
  • 取付方法は木枠、又は鉄枠(別途)を壁に埋込んでおき、木ネジ・タッピングビス止めになります。
  • 木枠、又は鉄枠の開口寸法(内寸法)は、ガラリの胴寸法より約5mm余裕をもって施工して下さい。

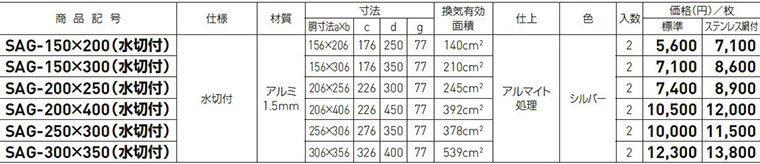

仕様

仕様 仕様

※商品の表示価格はすべて設計価格です。消費税は含まれておりません。

品番 図面データ
SAG-150×200(水切付) DXF
PDF
SAG-150×300(水切付) DXF
PDF
SAG-200×250(水切付) DXF
PDF
SAG-200×400(水切付) DXF
PDF
SAG-250×300(水切付) DXF
PDF
SAG-300×350(水切付) DXF
PDF

詳細データ、DXF・PDFデータの
ダウンロードはWEBカタログからも可能です。
