角型避難ハッチ(救助袋内蔵型)
SHM-H-010H/-020H/-030H/-040H/-050H/-060H/
-070H/-080H/-090H/-100H/-110H/-120H

SHM-H-010H/-020H/-030H/-040H/-050H/-060H/-070H/-080H/-090H/-100H/-110H/-120H

救助袋内蔵型

  • ご注文の際は正式階高、物件名をご連絡下さい。
安全降下

降下は救助袋の中を螺旋状に滑り降りるタイプで、1秒間に1m前後の速度で、着地の時の衝撃は全くありません。救助袋下部には保護クッションが取付けてあり二重の安全性を確保しております。

簡単な操作

使用に当たっては、上蓋を開け、下蓋を開くと救助袋が伸長しすみやかに避難できます。

安心感

降下する時は外が見えないので高いところからの避難でも安心感があり、お子様やお年寄りの方でも安心してお使いいただけます。

耐久性

耐久性に関しては特に細かく留意した資材・構造・設計をしております。

使用方法

操作

  1. 上蓋をいっぱいまで開けます。
  2. 下蓋を吊棒をはずして開き、袋を降下させます。
  3. 持ち手を利用して足から袋に入り、降下は少し膝を曲げ尻部で滑るように左回りに降りて下さい。

格納

  1. 入口金具を上蓋側に引起こし、救助袋を引上げる。
  2. 下蓋を閉め、その上に袋を折り畳んでいきます。
  3. 入口金具を元に戻してから上蓋を閉めます。

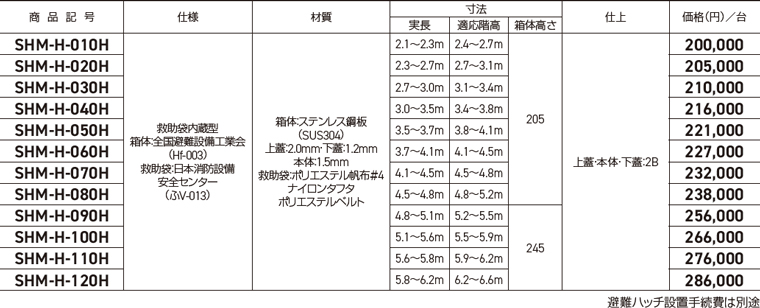

仕様

仕様 仕様

※商品の表示価格はすべて設計価格です。消費税は含まれておりません。

品番 図面データ
SHM-H-010H
SHM-H-020H
SHM-H-030H
SHM-H-040H
SHM-H-050H
SHM-H-060H
SHM-H-070H
SHM-H-080H
SHM-H-090H
SHM-H-100H
SHM-H-110H
SHM-H-120H
DXF
PDF

詳細データ、DXF・PDFデータの
ダウンロードはWEBカタログからも可能です。
